Biểu đồ Gantt

Biểu đồ Gantt là một loại biểu đồ thanh được phát triển đặc biệt cho mục đích minh họa lịch trình của dự án – thời lượng tác vụ, thời hạn, các yếu tố phụ thuộc.

Chế độ xem Biểu đồ Gantt bên trong phần  tác vụ chính và từ tác vụ nhóm làm việc.

Biểu đồ Gantt cung cấp cơ chế chỉnh sửa trực quan lịch trình nhiệm vụ. Sử dụng các tab +/- để phóng to hoặc thu nhỏ chế độ xem bảng chấm công.

Bạn có thể sử dụng chuột để thay đổi thời lượng hoặc thời gian bắt đầu và kết thúc hoặc ngày của một công việc cụ thể (chỉ cần kéo nó trong biểu đồ) hoặc đặt các nhiệm vụ phụ thuộc vào 4 loại chính:

  • Kết thúc để Bắt đầu  (FS) – Ví dụ: Đổ đầy xe, trước khi lên đường
  • Bắt đầu để Bắt đầu  (SS) – Ví dụ: Việc đào phải bắt đầu, trước khi bạn bắt đầu đặt ống
  • Kết thúc để Kết thúc (FF) – Ví dụ: Việc lát gạch phải được hoàn thành trước khi có thể hoàn thành việc sơn đường kẻ
  • Bắt đầu để Hoàn thành (SF) – Ví dụ: Cha mẹ phải trở lại và bắt đầu chăm sóc con cái của họ một lần nữa, trước khi người giữ trẻ được phép hoàn thành công việc và rời đi.

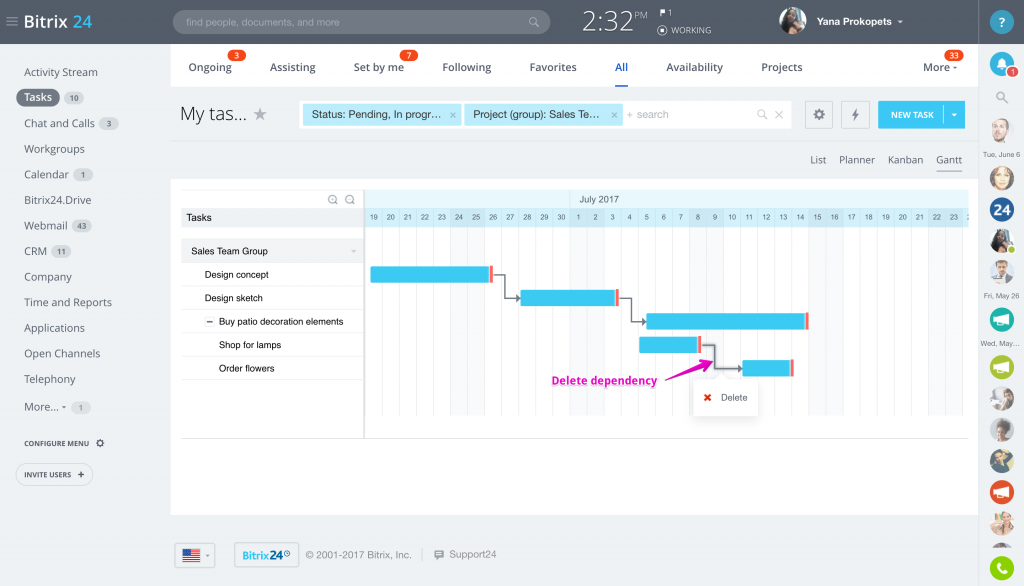

Nhấp vào phần phụ thuộc nếu bạn cần xóa:

Mỗi công việc có ngày bắt đầu, ngày kết thúc riêng ; thời hạn.

  • Ngày bắt đầu: xác định thời điểm bắt đầu tác vụ; nó cũng ảnh hưởng đến kịch bản thay đổi thời hạn cho các tác vụ phụ thuộc. Trong chế độ xem Biểu đồ Gantt, ngày bắt đầu được hiển thị dưới dạng khối “màu xanh” bắt đầu tác vụ, khối này có thể được kéo về phía sau hoặc chuyển tiếp. Nếu ngày bắt đầu cụ thể không được đặt trong biểu mẫu tác vụ thì ngày tác vụ đã được thực hiện đã tạo được coi là ngày bắt đầu tác vụ theo mặc định.
  • Ngày kết thúc: xác định thời điểm tác vụ được lên kế hoạch hoàn thành. Nó cũng ảnh hưởng đến kịch bản thay đổi thời hạn cho các tác vụ phụ thuộc. Trong chế độ xem Biểu đồ Gantt, ngày kết thúc được hiển thị dưới dạng khối “màu xanh lam” kết thúc tác vụ, có thể được kéo về phía trước hoặc phía trước. Nếu ngày kết thúc cụ thể không được đặt trong biểu mẫu tác vụ thì khối tác vụ “màu xanh lam” sẽ được hiển thị dưới dạng hình ngũ giác.
  • Thời hạn: xác định ngày mới nhất mà tác vụ cần được hoàn thành. Trong chế độ xem Biểu đồ Gantt, thời hạn được hiển thị dưới dạng khối “màu đỏ”. Nếu tác vụ không có bất kỳ thời hạn nào – sẽ không có khối “màu đỏ” được hiển thị trong chế độ xem Biểu đồ Gantt. Nếu tác vụ quá hạn (thời hạn trước ngày hiện tại), khoảng thời gian quá hạn sẽ được đánh dấu bằng “màu đỏ”.


Ngày Bắt đầu & Kết thúc Tác vụ có thể được đặt bên trong Biểu mẫu Tác vụ – Phần Lập kế hoạch Thời gian.

Thay đổi ngày di chuyển thời gian của tác vụ

Ngày bắt đầu, ngày kết thúc  Có thể thay đổi thời hạn trong chế độ xem biểu đồ Gantt với sự trợ giúp của chuột. Bạn có thể di chuyển ngày bắt đầu hoặc ngày kết thúc của tác vụ trở lại hoặc chuyển tiếp một cách riêng biệt (kéo các cạnh của khối tác vụ màu xanh lam) hoặc kéo di chuyển toàn bộ khối công việc (ngày bắt đầu kết thúc sẽ được di chuyển cùng với khối công việc).

Theo dõi thời gian công việc & Ngày làm việc

Theo mặc định , thời gian tác vụ không được theo dõi, trước tiên bạn cần bật tùy chọn này bên trong biểu mẫu tác vụ ( Start Time-Tracker ). Trong trường hợp này khi bạn thay đổi các tác vụ bắt đầu và ngày kết thúc hệ thống sẽ kiểm tra xem các ngày mới có nằm trong ngày làm việc  giờ & thông số (ví dụ: Thứ Hai – Thứ Ba 09:00 sáng – 06:00 chiều) – nếu không, ngày công việc sẽ tự động được chuyển về phía trước. Ngày làm việc quản trị viên tài khoản có thể định cấu hình giờ trong Cài đặt tài khoản .

Công việc thụt lề & đưa ra, Tùy chọn kéo và thả

Trong chế độ xem Biểu đồ Gantt cho các tác vụ của riêng bạn, bạn có thể tìm thấy một số tùy chọn bổ sung:

  • Nhiệm vụ thụt lề (tác vụ sẽ được liệt kê trong nhiệm vụ chính) hoặc nhiệm vụ vượt trội
  • Kéo và thả các công việc để sắp xếp lại.
  •

Quan trọng: để truy cập vào thụt lề & kéo và thả các tùy chọn trong Biểu đồ Gantt cho các tác vụ của bạn, vui lòng đảm bảo rằng bạn có 2 tùy chọn được định cấu hình trong Cài đặt:

  • Bật tùy chọn tác vụ con của Nhóm
  • Sắp xếp được đặt là Sắp xếp của tôi

Bộ lọc

Hãy nhớ rằng bạn có thể đăng ký bộ lọc cho cả chế độ xem nhiệm vụ Biểu đồ Gantt.
